設計標準Design Standard | GB/T 12237 GB/T 19627 | API 6D |
| 結構長度Face to Face | GB/T 12221 | API 6D ASME B16.10 |
| 法蘭尺寸Flanged Size | GB/T 9113 JB/T 79 | ASME B16.5 ASME B16.47 |
| 檢查與實驗Test＆Inspection | JB/T 9092 GB/T 19627 | API 598 API 6D |
注： 1、系列閥門連接法蘭端尺寸可根據用戶要求設計制造
2、DN＞1000(40〞)閥門設計標準按《長輸管線閥門技術條件》
| 序號 No | 零件名稱 Part name | 材質 Material | |
| GB | ASTM | ||
| 1 | 左右體Bonnet | WCB | A216-WCB |
| 2 | 螺柱Bolt | 35CrMoA | A193-B7 |
| 3 | 螺母Nut | 35 | A194-2H |
| 4 | 底蓋 Bottom Cover | 25 | A105 |
| 5 | 墊片 Gasket | 柔性石墨+不銹鋼 Graphite + stainless steel | 柔性石墨+不銹鋼 Graphite + stainless steel |
| 6 | 下閥桿Stem | 1Cr13 | A182-F6a |
| 7 | O型圈〝O〞Ring | 氟橡膠Viton | 氟橡膠Viton |
| 8 | 墊片 Gasket | 柔性石墨+不銹鋼 Graphite + stainless steel | 柔性石墨+不銹鋼 Graphite + stainless steel |
| 9 | 閥體Body | WCB | A216-WCB |
| 10 | 排污堵頭 Blow down stopple | 25 | A105 |
| 11 | 注脂閥 Grease injection valve | 組合件 Assembled | 組合件 Assembled |
| 12 | 彈簧Spring | 60Si2Mn | InconelX-750 |
| 13 | O型圈〝O〞Ring | 氟橡膠Viton | 氟橡膠Viton |
| 14 | 閥座Seat | 25 | A105 |
| 15 | 密封圈 Sealing ring | PTFE | PTFE |
| 16 | 球體Ball | WCB+ENP | A216-WCB+ENP |
| 17 | 上閥桿Stem | 1Cr13 | A182-F6a |
| 18 | 鍵Key | 45 | AISI C 1045 |
| 19 | 填料墊 Packing seat | 2Cr13 | A276-420 |
| 20 | 填料 Packing | 柔性石墨+不銹鋼 Graphite + stainless stee | 柔性石墨+不銹鋼 Graphite + stainless stee |
| 21 | O型圈〝O〞Ring | 氟橡膠Viton | 氟橡膠Viton |
| 22 | 墊片 Gasket | 柔性石墨+不銹鋼 Graphite + stainless stee | 柔性石墨+不銹鋼 Graphite + stainless stee |
| 23 | 閥蓋Cover | 25 | A105 |
| 24 | O型圈〝O〞Ring | 氟橡膠Viton | 氟橡膠Viton |
| 25 | 填料壓蓋Gland | WCB | A216-WCB |
| 26 | 支架Yoke | WCB | A216-WCB |
| 27 | 連接套 Connection set | 45 | AISI C 1045 |

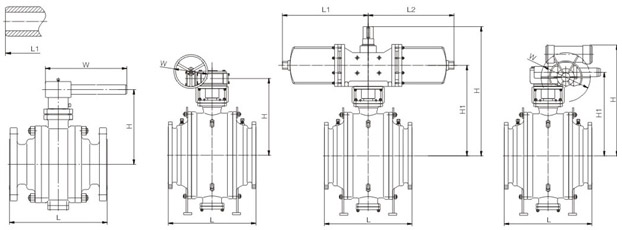

尺寸及重量 PN1.6MPa CLASS 150DN mm 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000 1050 NPS In 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14 16 18 20 24 28 32 36 40 42 150LB 法蘭Flange L - - - 178 191 203 229 356 394 457 533 610 686 762 864 914 1067 1245 1372 1524 1721 1829 1.6MPa 法蘭Flange L 165 180 190 216 241 283 305 356 394 457 533 610 686 762 864 914 1067 1245 - - - - 對焊 Butt Welding L1 - - - 216 241 283 305 381 457 521 559 635 762 838 914 991 1143 1346 1524 1727 1930 1689 手動 Hand – Operated H - - - 107 125 152 178 300 330 - - - - - - - - - - - - - W - - - 230 400 400 450 700 750 - - - - - - - - - - - - - Kg - - - 9.5 15 19 33 58 93 - - - - - - - - - - - - - 渦輪蝸 桿傳動 Worm Gear Operated H - - - - - - - - - 398 495 580 625 670 698 840 1050 1100 1150 1230 1320 1480 W - - - - - - - - - 600 600 800 800 800 800 800 800 800 800 800 800 800 型號Type - - - - - - - - - B B C C D D D DA DA DB DB DC DC Kg - - - - - - - - - 160 180 240 390 510 750 1190 2600 3000 4490 7800 12560 14280 氣動 Air – Operating H - - - 269 379 398 479 552 666 804 839 972 1127 1459 1529 1559 1145 1160 1460 1540 1630 - H1 - - - 174 248 258 322 395 457 595 630 728 883 1154 1224 1294 915 930 1100 1180 1280 - L1 - - - 89 148 148 287 287 378 378 378 530 530 680 680 680 1455 1455 1665 1665 1960 - L2 - - - 181 257 257 287 287 278 378 378 530 530 680 680 680 1455 1455 1655 1665 1960 - 型號Type - - - AG09 AG13 AG13 AW13 AW13 AW17 AW17 AW17 AW20 AW20 AW28 AW28 AW28 C1-355 C1-355 C2-490 C2-490 C3-600 - Kg - - 16.6 38 42.1 53 95.3 105.2 207.8 255 409 518 838 1067 1295 2330 3200 4750 8200 13200 - 電動 Electric Driving H - - - - - - - - 554 600 652 761 771 831 921 943 1123 1218 1328 1686 1925 2105 H1 - - - - - - - - 337 382 435 480 520 580 670 770 850 945 1055 1130 1240 1420 W - - - - - - - - 200 200 200 280 280 280 305 305 305 400 400 460 460 600 型號Type - - - - - - - - SMC-04 +H0BC SMC-04 +H0BC SMC-04 +H1BC SMC-04 +H1BC SMC-03 +H2BC SMC-03 +H2BC SMC-00 +H3BC SMC-00 +H3BC SMC-0 +H4BC SMC-0 +H4BC SMC-1 +H5BC SMC-2 +H6BC SMC-3 +H6BC SMC-3 +H7BC Kg - - - - - - - - 127 210 270 420 535 862 1100 1350 2420 3410 5120 9100 14100 15200 固定式鑄鋼球閥 Q(、6、7、8、9)4（6）7F(Y、N、P)

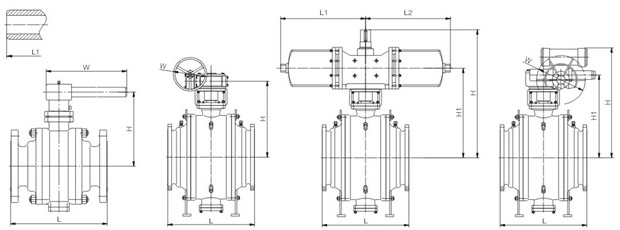

尺寸及重量 PN2.5、4.0MPa CLASS 300DN mm 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000 1050 NPS In 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14 16 18 20 24 28 32 36 40 42 300LB 法蘭Flange L - - - 216 241 283 305 381 403 502 568 648 762 838 914 991 1143 1346 1524 1727 2083 2050 2.5MPa 法蘭Flange L 165 180 190 216 241 283 305 381 403 502 568 648 762 838 914 991 1143 1346 1524 1727 2083 2050 4.0MPa 法蘭Flange L 165 180 190 216 241 283 305 381 403 502 568 648 762 838 914 991 1143 1346 1524 1727 2083 2050 對焊 Butt Welding L1 - - - 216 241 283 305 381 403 502 568 648 762 838 914 991 1143 1346 - - - - 手動 Hand – Operated H - - - 107 125 152 178 300 330 - - - - - - - - - - - - - W - - - 230 400 400 600 700 800 - - - - - - - - - - - - - Kg - - - 20.9 42.5 52.9 92 145 182 - - - - - - - - - - - - - 渦輪蝸 桿傳動 Worm Gear Operated H - - - - - - - - - 398 495 580 625 670 698 840 1050 1100 1150 1230 1320 1480 W - - - - - - - - - 600 600 800 800 800 800 800 800 800 800 800 800 800 型號Type - - - - - - - - - B B C C D D DA DB DC DC DD DD DD Kg - - - - - - - - - 278 500 733 1029 1418 1592 2195 3460 5770 7932 10093 13775 16105 氣動 Air – Operating H - - - 269 379 452 579 595 595 736 942 994 1188 1280 1480 1554 1380 1430 1749 1540 1630 - H1 - - - 209 248 295 322 286 286 527 698 750 883 975 1080 1154 930 980 1149 1180 1280 - L1 - - - 148 148 287 287 378 378 378 530 530 680 680 680 1455 1455 1665 1665 1960 1960 - L2 - - - 181 257 287 287 378 378 378 530 530 680 680 680 1455 1455 1665 1665 1960 1960 - 型號Type - - - AG13 AG13 AW13 AW13 AW17 AW17 AW17 AW20 AW20 AW28 AW28 AW28 C1-355 C1-355 C2-490 C2-490 C3-600 C3-600 - Kg - - 20.9 42.5 52.7 77.9 107 130 220 280 450 570 920 1140 1360 2450 3360 5800 7900 10200 - 電動 Electric Driving H - - - - - - - - 554 600 652 761 771 831 921 943 1123 1218 1328 1696 1925 2105 H1 - - - - - - - - 337 382 435 480 520 580 670 770 850 945 1055 1130 1240 1420 W - - - - - - - - 200 200 200 280 280 280 305 305 305 400 400 460 460 600 型號Type - - - - - - - - SMC-04 +H0BC SMC-04 +H1BC SMC-04 +H1BC SMC-03 +H2BC SMC-03 +H2BC SMC-00 +H3BC SMC-00 +H3BC SMC-0 +H4BC SMC-0 +H4BC SMC-1 +H5BC SMC-2 +H6BC SMC-2 +H6BC SMC-3 +H6BC SMC-3 +H7BC Kg - - - - - - - - 142 240 320 475 590 1050 1200 1470 2520 3720 6250 8300 1121 1620 固定式球閥 Q(、6、7、8、9)4（6）7F(Y、N、P)

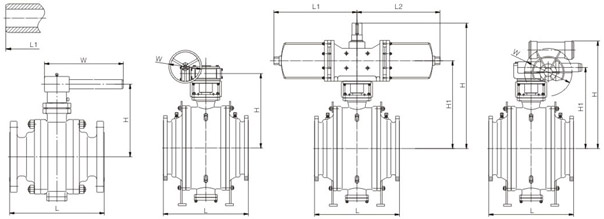

尺寸及重量 PN6.4MPa CLASS400DN mm 50 65 80 100 150 200 250 300 350 400 500 600 700 800 900 1000 1050 1200 1400 1500 NPS In 2 21/2 3 4 6 8 10 12 14 16 20 24 28 32 36 40 42 48 56 60 400LB 法蘭Flange L 292 330 356 406 495 597 673 762 826 902 1054 1232 1397 1651 1880 2300 2057 2400 2400 2700 6.4MPa 法蘭Flange L 292 356 406 495 597 673 762 826 902 1054 1232 1397 - - - - - - - 對焊 Butt Welding L1 292 330 356 406 495 597 673 762 826 902 1054 1232 1397 1651 1880 2300 2050 2180 2300 2400 手動 Hand – Operated H 108 155 197 - - - - - - - - - - - - - - - - - W 230 400 400 - - - - - - - - - - - - - - - - - Kg 25 45 60 - - - - - - - - - - - - - - - - - 渦輪蝸 桿傳動 Worm Gear Operated H - - - 235 300 374 445 512 550 615 810 1050 1100 1180 1274 1366 1540 1680 1840 1915 W - - - 600 600 800 800 800 800 800 800 800 800 800 800 800 1000 1000 1000 1000 型號Type - - - B C C C D D DA DB DC DD DD DH DH DJ DJ DK DK Kg - - - 66 145 250 540 780 1000 1300 3400 5000 6520 8350 11250 14100 72500 29500 42100 62500 氣動 Air – Operating H 269 - 519 636 728 839 1014 1120 1225 1480 1480 1365 1430 - - - - - - - H1 209 - 295 322 386 527 698 750 883 1080 1080 915 980 - - - - - - - L1 148 - 287 287 378 378 530 530 680 680 680 1665 1665 - - - - - - - L2 257 - 287 287 378 378 530 530 680 680 680 1665 1665 - - - - - - - 型號Type AG13 - AW13 AW13 AW17 AW20 AW20 AW28 AW28 C1-355 C1-355 C2-490 C2-490 - - - - - Kg 33.6 - 55.3 81.2 133.6 236.6 480 760 1050 1400 2300 3600 5200 - - - - - - - 電動 Electric Driving H - - - - 554 600 652 761 771 831 943 1123 1218 1328 1815 1925 2164 2324 2474 2544 H1 - - - - 337 382 480 520 594 632 770 850 945 1055 1130 1240 1440 1660 1750 1820 W - - - - 200 200 200 280 280 280 305 305 460 460 600 600 600 600 600 600 型號Type - - - - SMC-04+H1BC SMC-04+H1BC SMC-03+H2BC SMC-00+H3BC SMC-00+H3BC SMC-0+H4BC SMC-1+H5BC SMC-3+H6BC SMC-3+H6BC SMC-3+H7BC SMC-4+H7BC SMC-4+H7BC SMC-5+H6BC SMC-5+H7BC SMC-5+H7BC SMC-5+H7BC Kg - - - - 154 240 495 793 1125 1610 2410 3750 5540 7900 12500 15300 18100 31000 45000 65200

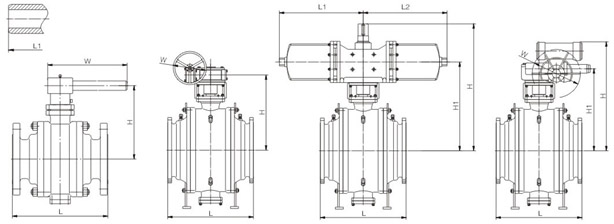

尺寸及重量 PN10.0MPa CLASS600DN mm 50 65 80 100 150 200 250 300 350 400 450 500 600 700 800 900 1000 1050 1200 1400 1500 NPS In 2 21/2 3 4 6 8 10 12 14 16 18 20 24 28 32 36 40 42 48 56 60 600LB 法蘭Flange L 292 330 356 432 559 660 787 838 898 991 1092 1194 1397 1549 1778 2083 2337 2100 2400 2400 2700 10.0MPa 法蘭Flange L 292 330 356 432 559 660 787 838 898 991 1092 1194 1397 1549 - - - - - - - 對焊 Butt Welding L1 292 330 356 432 559 660 787 838 898 991 1092 1194 1397 1549 1778 2083 2337 2050 2180 2300 2400 手動 Hand – Operated H 108 155 197 - - - - - - - - - - - - - - - - - - W 400 650 650 - - - - - - - - - - - - - - - - - - Kg 31 54 62 - - - - - - - - - - - - - - - - - - 渦輪蝸 桿傳動 Worm Gear Operated H - - - 235 300 374 445 512 550 615 750 810 1050 1180 1250 1315 1420 1540 1680 1840 1915 W - - - 600 600 800 800 800 800 800 800 800 800 800 800 800 800 1000 1000 1000 1000 型號Type - - - B C C D D DA DA DB DC DD DH DH DH DH DJ DJ DK DK Kg - - - 113 253 485 758 1067 1083 1525 2095 2638 4736 6758 9138 13298 18335 21356 31195 47483 65200 氣動 Air – Operating H 269 - 519 636 728 839 1014 1120 1224 1374 - 1490 1615 1760 - - - - - - - H1 209 - 295 479 519 595 770 810 1004 1154 - 1210 1335 1410 - - - - - - - L1 148 - 987 287 378 530 530 680 1445 1445 - 1665 1665 1960 - - - - - - - L2 257 - 287 287 378 530 530 680 1445 1445 - 1665 1665 1960 - - - - - - - 型號Type AG13 - AW13 AW13 AW17 AW20 AW20 AW28 C1-355 C1-355 C2-490 C2-490 C3-600 - - - - - - - Kg 225 - 325 656 927 1350 1660 1820 2130 2550 - 3500 5300 6800 - - - - - - - 電動 Electric Driving H - - - 600 652 761 771 831 921 943 1123 1218 1328 1458 1855 1960 2164 2324 2474 2544 H1 - - - - 382 480 520 594 632 670 770 850 945 1055 1135 1170 1285 1440 1660 1750 1820 W - - - - 200 200 280 280 280 305 305 305 400 400 600 600 600 600 600 600 600 型號Type - - - - SMC-04+H1BC SMC-03+H2BC SMC-00+H3BC SMC-00+H3BC SMC-0+H4BC SMC-0+H4BC SMC-1+H5BC SMC-3+H6BC SMC-3+H6BC SMC-4+H7BC SMC-4+H7BC SMC-4+H7BC SMC-4+H7BC SMC-5+H7BC SMC-5+H7BC SMC-5+H7BC SMC-5+H7BC Kg - - - - 930 1410 1620 1910 2200 2600 2950 3620 5410 6920 10000 13420 18450 22300 32000 48000 66200 固定式球閥Q(、6、7、8、9)4（6）7F(Y、N、P)
尺寸及重量 PN15.0MPa CLASS900DN mm 50 65 80 100 150 200 250 300 350 400 450 500 600 750 800 900 1000 1200 NPS In 2 21/2 3 4 6 8 10 12 14 16 18 20 24 30 32 36 40 48 900LB 法蘭Flange L 368 419 381 457 610 737 838 965 1029 1130 1219 1321 1549 1780 2050 2050 2180 2600 對焊 Butt Welding L1 368 419 381 457 610 737 838 965 1029 1130 1219 1321 1549 1700 1780 1960 2100 2376 手動 Hand – Operated H 217 241 259 - - - - - - - - - - - - - - - W 650 650 650 - - - - - - - - - - - - - - - Kg 48 55 85 - - - - - - - - - - - - - - - 渦輪蝸 桿傳動 Worm Gear Operated H - - - 297 364 394 502 572 675 762 866 894 965 1210 1290 1360 1480 1630 W - - - 600 800 800 800 800 800 800 800 800 800 800 1000 1000 1000 1000 型號Type - - - B - C D D DA DB DC DD DH DH DJ DJ DK DK Kg - - - 145 360 580 1010 1510 1450 2150 2820 4200 6800 10180 11820 18900 21500 47500 氣動 Air – Operating H 519 - 728 842 1014 1120 1124 1374 1490 1615 1760 1760 1760 - - - - - H1 295 - 519 595 770 815 1004 1154 1210 1335 1410 1410 1410 - - - - - L1 287 - 378 530 530 680 1455 1455 1665 1665 1960 1960 1960 - - - - - L2 287 - 378 530 530 680 1455 1455 1665 1665 1960 1960 1960 - - - - - 型號Type AW17 - AW17 AW20 AW20 AW28 AW28 C1-355 C1-355 C2-490 C2-490 C2-490 C3-600 - - - - - Kg 340 - 520 760 1120 1420 1780 2050 2350 3150 3840 4580 6200 - - - - - 電動 Electric Driving H - - - 600 761 771 831 921 943 1123 1218 1328 1458 1904 1984 2054 2174 2274 H1 - - - 382 520 594 632 670 770 850 945 1055 1135 1180 1260 1330 1450 1560 W - - - 200 280 280 280 305 305 305 400 400 600 600 600 600 600 600 型號Type - - - SMC-04+H1BC SMC-00+H3BC SMC-00+H3BC SMC-0+H4BC SMC-0+H4BC SMC-1+H5BC SMC-3+H6BC SMC-3+H6BC SMC-4+H7BC SMC-4+H7BC SMC-5+H7BC SMC-5+H7BC SMC-5+H7BC SMC-5+H7BC SMC-5+H7BC Kg - - - 780 1110 1410 1820 2150 2400 3210 3950 4620 6320 10200 11000 17920 22500 47800 固定式鑄鋼球閥Q(3、6、7、8、9)4（6）7F(Y、N、P)
尺寸及重量 PN25.0MPa CLASS1500DN mm 50 65 80 100 150 200 250 300 350 400 450 500 600 NPS In 2 21/2 3 4 6 8 10 12 14 16 18 20 24 法蘭Flange L 368 419 470 546 705 832 991 1130 1257 1384 1537 1664 2043 對焊 Butt Welding L1 368 419 470 546 705 832 991 1130 1257 1384 1537 1664 2043 手動 Hand – Operated H 217 241 259 - - - - - - - - - - W 650 650 650 - - - - - - - - - - Kg 45 56 82 - - - - - - - - - - 渦輪蝸 桿傳動 Worm Gear Operated H 217 241 259 297 364 475 578 696 761 831 900 950 1080 W 600 600 600 600 800 800 800 800 800 800 800 800 800 型號Type A A B B C D D DA DB DC DD DH DH Kg 50 72 97 198 480 820 1500 2250 2850 4070 6195 9075 14280 氣動 Air – Operating H 519 728 842 1014 1120 1124 1374 1490 1615 1760 1760 1760 - H1 295 519 595 770 815 1004 1154 1210 1335 1410 1410 1410 - L1 287 378 530 530 680 1455 1455 1665 1665 1960 1960 1960 - L2 287 378 530 530 680 1455 1455 1665 1665 1960 1960 1960 - 型號Type AW17 AW17 AW17 AW20 AW28 AW28 C1-355 C1-355 C2-490 C2-490 C2-490 C3-600 - Kg 345 425 560 820 1150 1480 1890 2150 2430 3220 3990 4950 - 電動 Electric Driving H - - 652 761 771 831 921 943 1123 1218 1328 1458 -- H1 - - 480 520 594 632 670 770 850 945 1055 1135 - W - - 200 280 280 280 305 305 305 400 400 600 - 型號Type - - SMC-04+H1BC SMC-04+H1BC SMC-00+H3BC SMC-00+H3BC SMC-0+H4BC SMC-0+H4BC SMC-1+H5BC SMC-3+H6BC SMC-3+H6BC SMC-3+H6BC SMC-4+H7BC Kg - - 625 810 1150 1450 1890 2165 2440 3280 4150 5120 -
